換気設備 2026.03.04
ダクトのSA・RA、OA、EA、SEA・SMとは何の略称？
空調・換気設備の現場において、図面やダクト本体に記されたアルファベットの略称は作業員や設計者が意思疎通を図るための共通言語です。しかし、これら一つ一つの意味を曖昧にしたままでは、誤接続や風量調整のミスといった、工事終盤での重大な手戻りを招きかねません。
各記号は単なる英語の略称ではなく、その系統が担う「空気の質」と「どこからどこへ流れるか」という目的を定義したものです。
この記事では日常的な空調に欠かせないSA・RAから、換気の生命線であるOA・EA、そして防災設備であるSEA・SMまで、実務で必須となるダクト名称の正式定義を網羅的に解説します。それぞれの役割や現場での見分け方、施工上の注意点を整理することで、図面を読み解く力と現場管理の精度を高める一助となれば幸いです。
目次

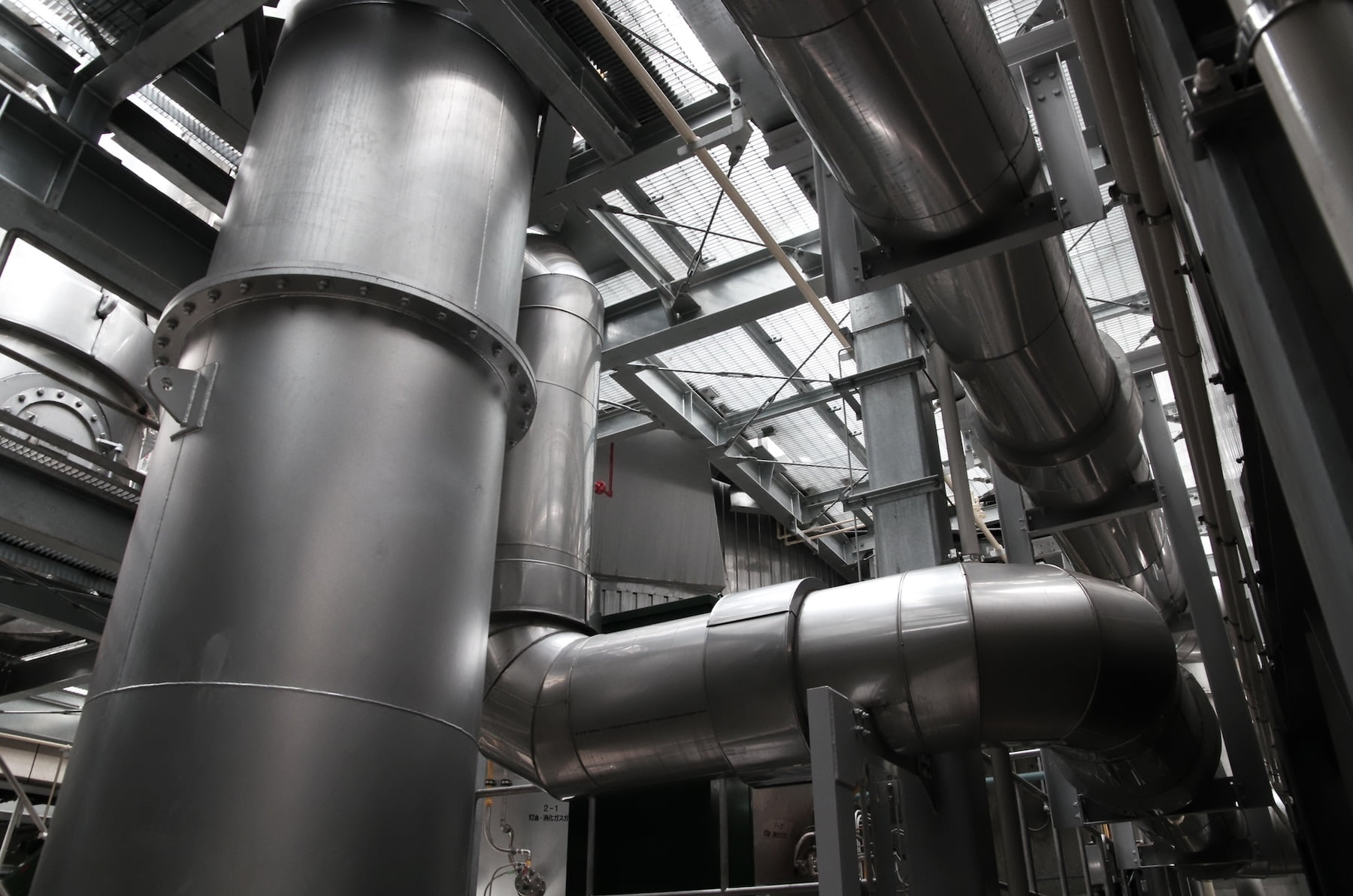

ダクトのSA・RA、OA、EA、SEA・SMとは
空調・換気図面に登場する略称は、単なる英語の頭文字ではなく、空気の質と流れる方向を定義する重要な符号です。これらを正しく理解することは、誤接続の防止や風量バランス（TAB）の適正化に直結します。
| 系統符号 | 正式名称 | 主な役割・目的 |
|---|---|---|
| SA | Supply Air | 給気。空調機で温調された空気を室内へ供給。 |
| RA | Return Air | 還気。室内の空気を空調機へ戻して循環。 |
| OA | Outside Air | 外気。新鮮な空気を屋外から取り入れる。 |
| EA | Exhaust Air | 排気。汚れた空気を外部へ排出。 |
| SEA | Smoke Exhaust Air | 排煙。火災時に煙を強制的に吸い出す（防災）。 |
参考記事：ダクト工事とは？ダクトの種類と配管工事との違いを解説

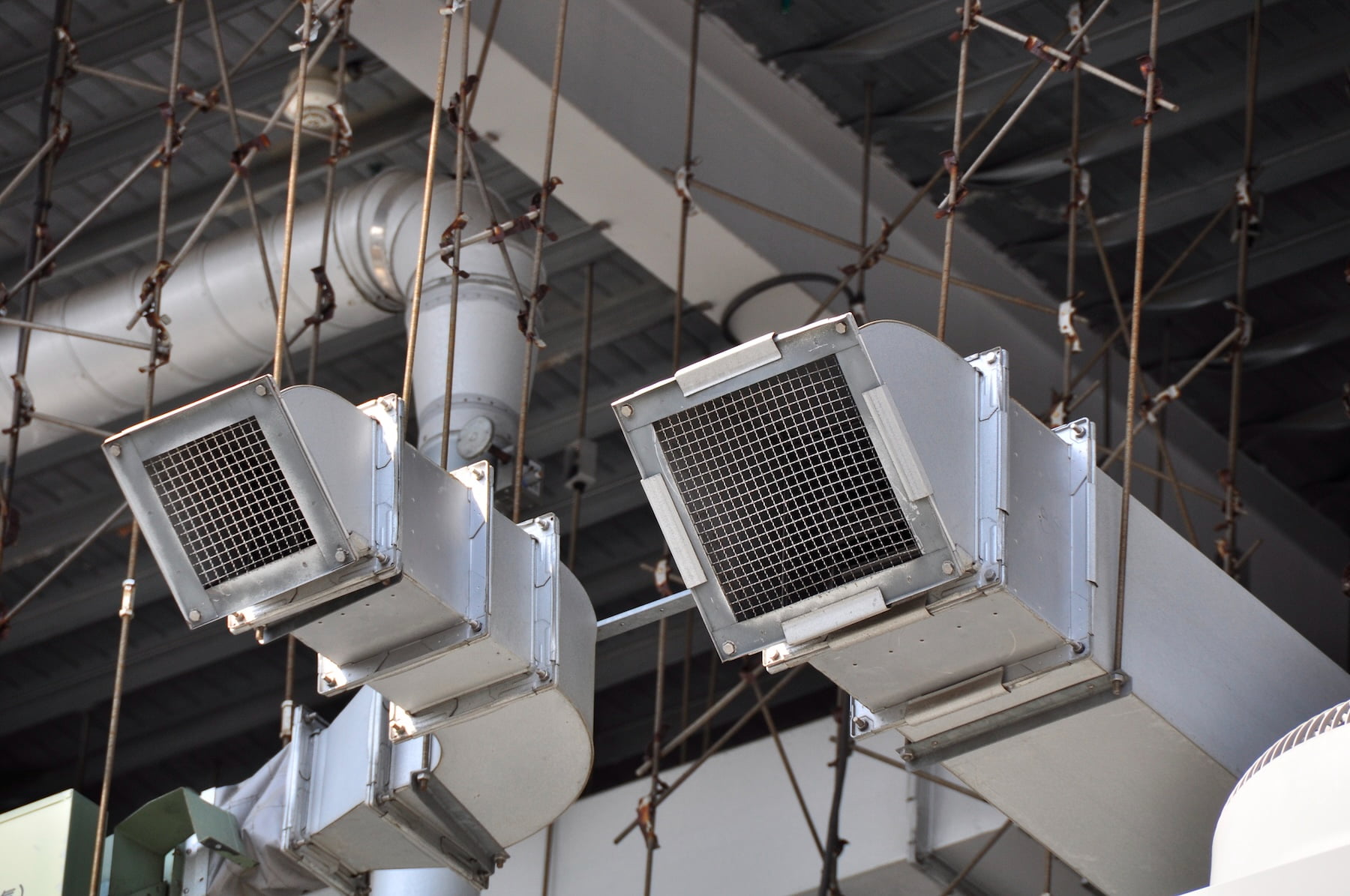

空調サイクルの核となるSA・RAの役割
室内環境を直接左右するSA（給気）とRA（還気）は、空調機と室内を循環するメイン系統です。SAは「製品」、RAは「原料」とイメージすると分かりやすいでしょう。
SA（Supply Air）：室内へ送り出す給気ダクトの役割
空調機で冷暖房・浄化された空気を室内の吹出口まで運ぶ役割です。SAダクトを通る空気は設定温度に制御されているため、周囲の空気との温度差で結露しないよう、ダクトの外側にグラスウール等の保温材が巻かれているのが一般的です。
RA（Return Air）：空調機へ戻す還気ダクトの循環構造
室内から熱や汚れを回収して空調機へ戻るダクトです。RAがスムーズに戻らないと空調機が「窒息」状態になり、冷暖房能力が低下します。吸込口のフィルター清掃は、このRA経路の抵抗を減らすために重要です。
【重要】室内圧（正圧・負圧）のバランス
- ・正圧（SA ＞ RA+EA）：外部からの虫や塵の侵入を防ぐ。一般オフィスやクリーンルーム。
- ・負圧（SA ＜ RA+EA）：内部の臭いや煙を外に漏らさない。厨房、トイレ、喫煙所。

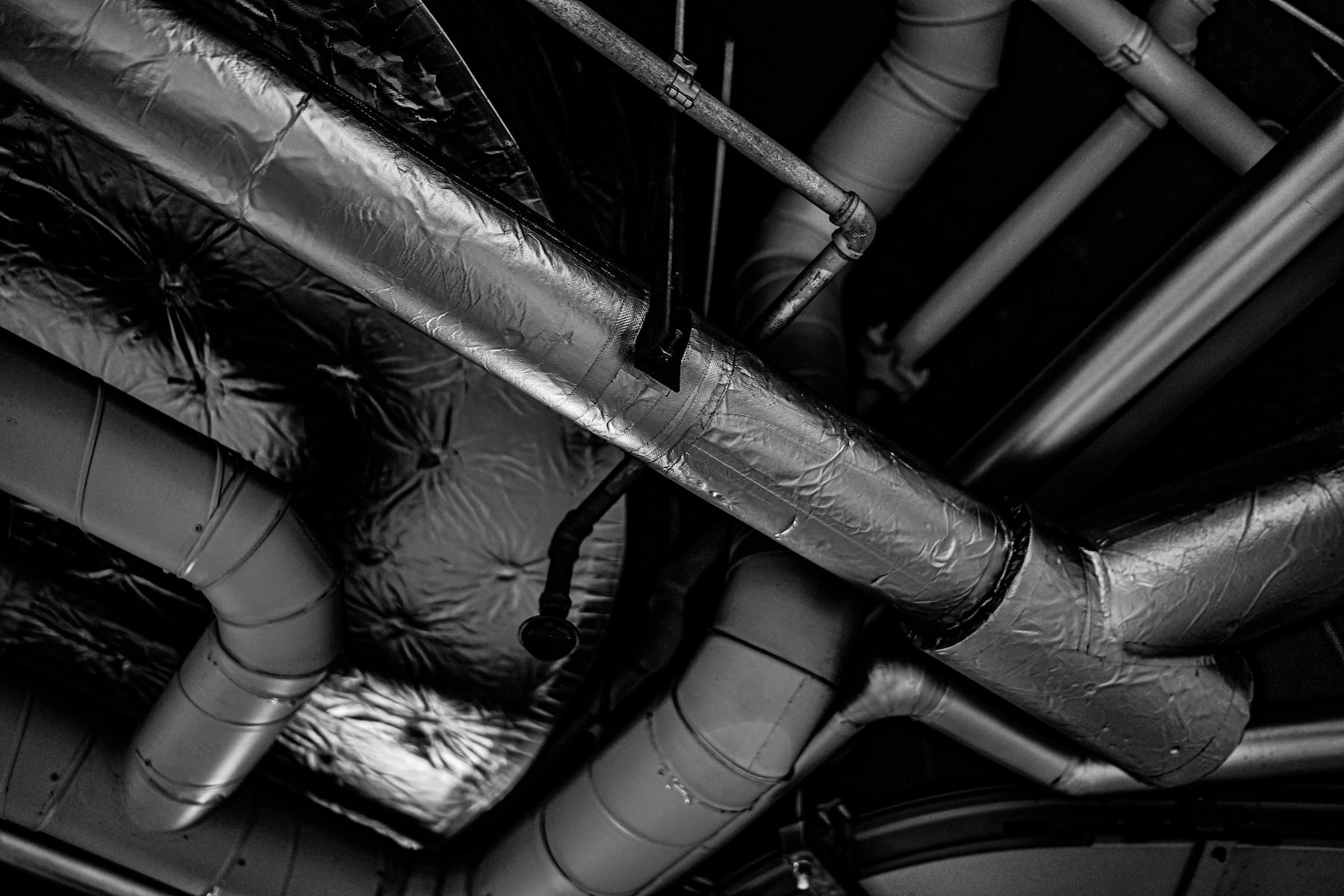

外気取り入れと排出を担うOA・EAの運用基準
OA（外気）とEA（排気）は、建物の「呼吸」に相当する換気系統です。建築基準法で定められた一人あたりの必要換気量を満たすために、常に屋外とやり取りを行っています。
OA（Outside Air）：新鮮な外気の導入
屋外の新鮮な空気を取り込むダクトです。SAと同様に、外気が冷たすぎたり暑すぎたりすることによる結露を防ぐため、室内側では保温が必要です。取り入れ口のガラリには防鳥網やフィルターを設置し、異物の混入を防ぎます。
EA（Exhaust Air）：汚れた空気の排出
室内の二酸化炭素、臭気、湿気を外部へ捨てるダクトです。トイレ排気や厨房排気もこのEAに含まれます。厨房排気の場合は、油分が火災の原因にならないよう、他の系統とは独立して施工し、不燃材料を使用する規定があります。
実務上の注意点：ショートサーキットの防止
屋外ルーバーの配置が近すぎると、EA（排気）をOA（給気）が吸い込んでしまい、換気が成立しなくなります。給排気口の離隔距離が十分か、風向きが干渉しないかを現物で必ず確認しましょう。
屋外ルーバーの配置が近すぎると、EA（排気）をOA（給気）が吸い込んでしまい、換気が成立しなくなります。給排気口の離隔距離が十分か、風向きが干渉しないかを現物で必ず確認しましょう。
参考記事：厨房内”室温”や”湿気”の改善方法は？最適な空調設備と設置について解説

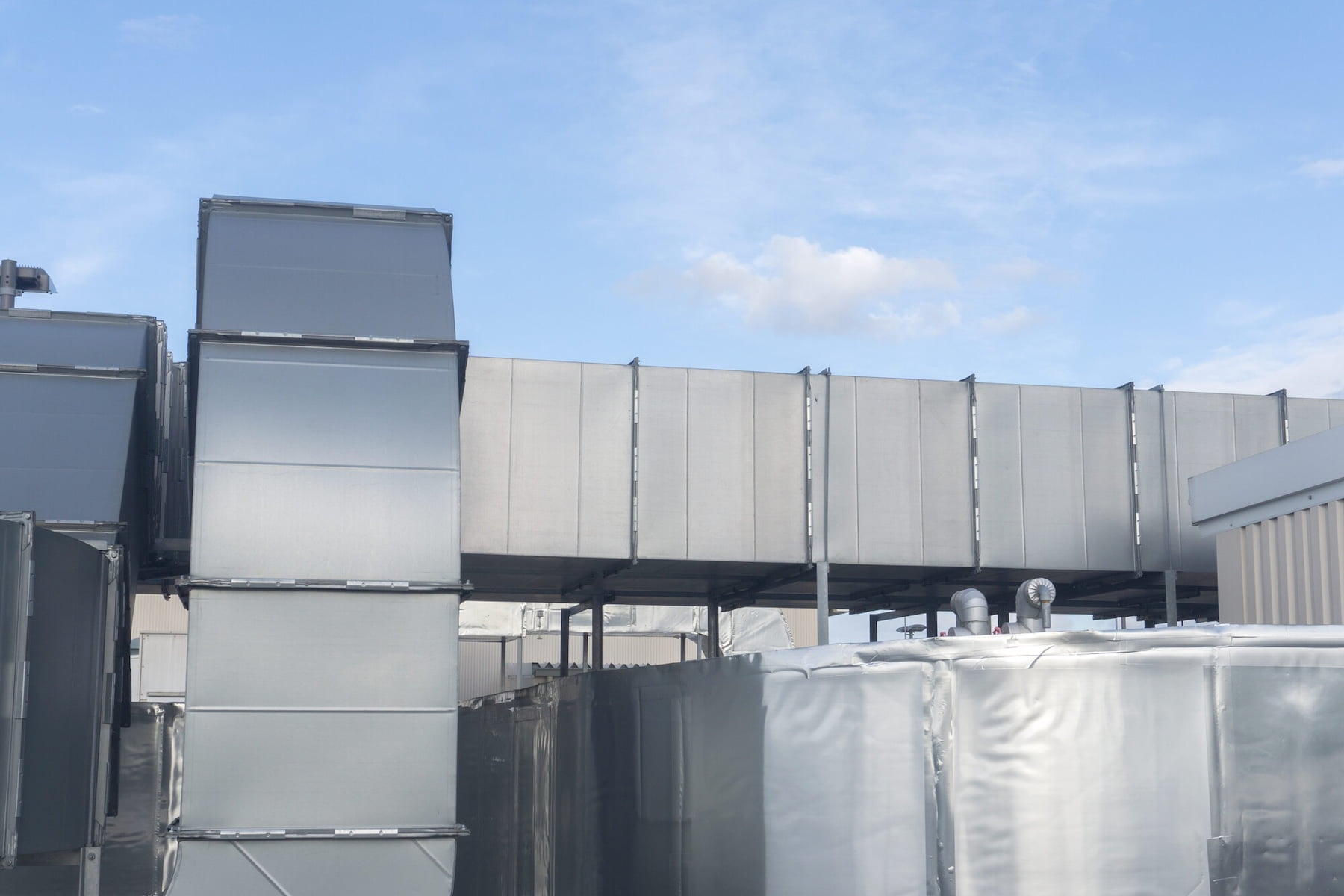

防災・特殊環境で用いられるSEA・SMの重要性
SEA（排煙）は火災時の避難時間を稼ぐための保安設備です。人命に関わるため、通常の空調ダクトとは異なる厳格な基準が適用されます。
| 項目 | SEA（排煙ダクト）の標準規定 |
|---|---|
| 板厚 | 1.0mm以上（通常の空調用は0.5〜0.6mm）が一般的。 |
| 断熱・防火 | 高温の煙を通すため、不燃材料での防火被覆（被覆工）が必要。 |
| 連動設備 | 火災感知器または手動起動装置により、排煙口のダンパーが連動。 |

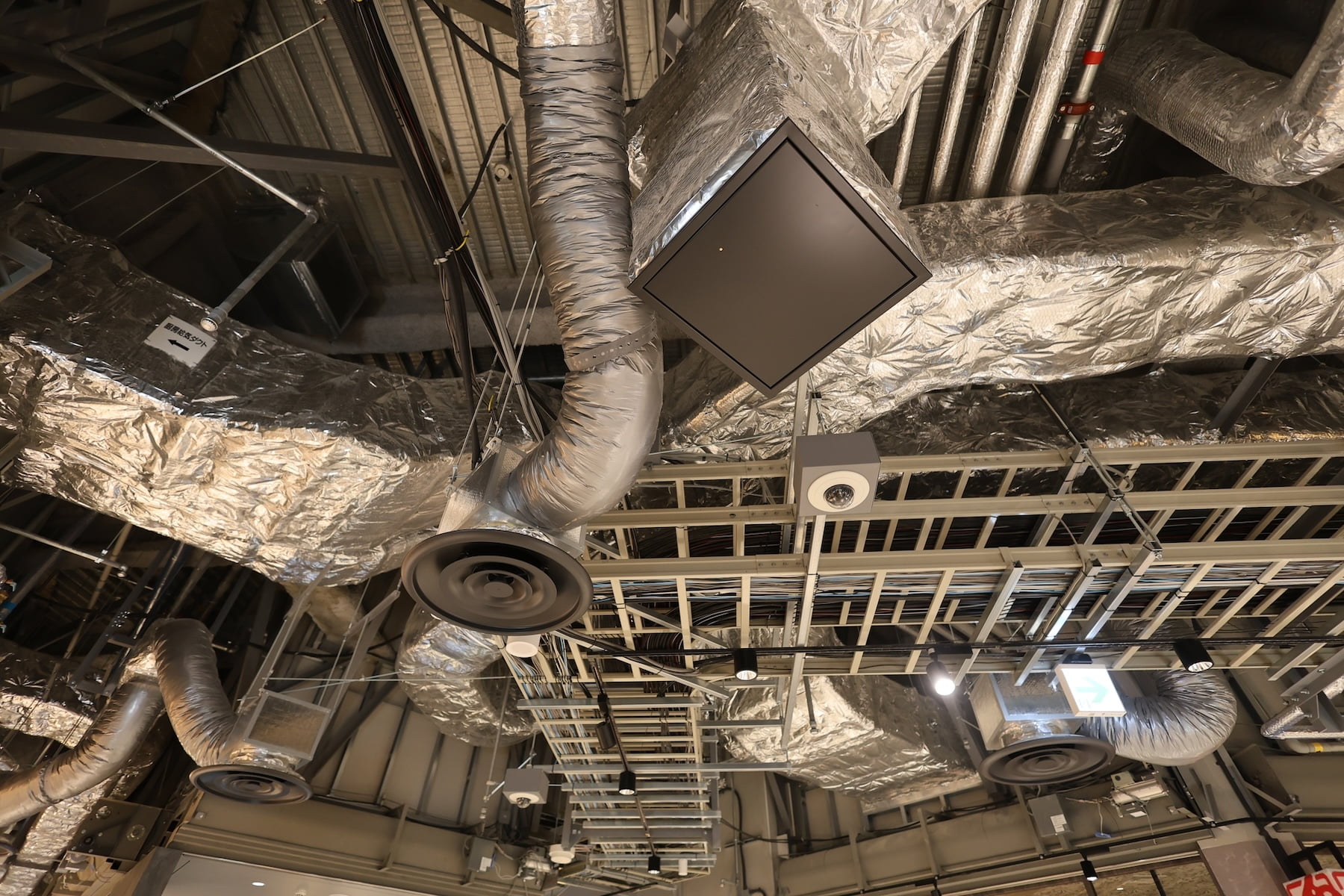

現場での誤認を防ぐダクト系統の判別方法
天井裏の限られたスペースで系統を見分けるには、物理的な特徴をヒントにします。
【プロの視点】一目で見分ける判別法
- ・保温材（シルバー等）が巻かれている ➡ SA または OA の可能性が高いです。
- ・ダクトが裸（鉄板むき出し） ➡ 室内温度に近い RA または EA です。
- ・ダクトが非常に厚く、ロックウール等が巻かれている ➡ SEA（排煙） の可能性が高いです。
よくある質問
Q：ダクトに「廃棄」という表記がある場合、EAと同じ意味ですか？
A：結論として、実務上は同じ「排気」を指しますが、正式符号はEA（Exhaust Air）です。「廃棄」は俗称として混じることがありますが、設計図面や仕様書上はEAで統一するのが正解です。誤字による混乱を防ぐためにも、現場管理ではEAの呼称を徹底しましょう。
Q：SEA（排煙）ダクトは、普段は換気用として使えますか？
A：原則として普段は使いません。専用の排煙機は風圧が非常に強く、常時使用すると騒音や過剰な電力消費を招きます。ただし「排煙兼用換気設備」として設計されている場合は、インバータ制御等で普段は低風量で回す運用もあります。必ず図面の仕様を確認してください。
まとめ
ダクトの略称（SA・RA、OA・EA、SEA）を正しく理解することは、現場の誤施工を防ぎ、空調の品質を保つための第一歩です。系統ごとの板厚や保温の有無、そして気流のバランスを把握することで、トラブルの早期発見にも繋がります。現場で迷った際は、決して自己判断せず、上流と下流の機器を確認する習慣をつけましょう。設備条件に応じた最適なダクト選定やメンテナンスにお悩みの際は、専門の空調業者へ早期に相談することをお勧めします。
